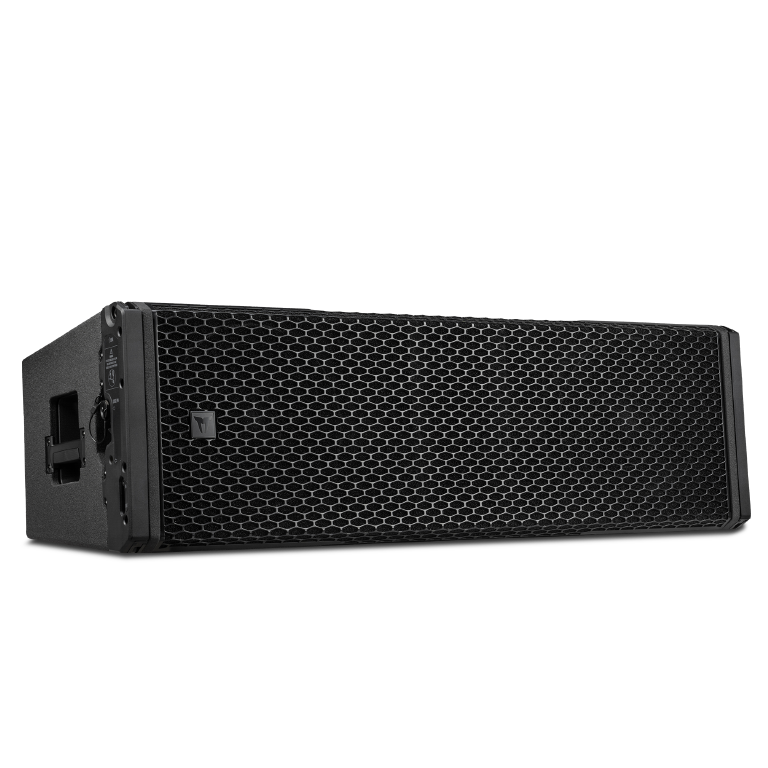

TT+ AUDIO GTX 12 – LINE ARRAY 3 ĐƯỜNG TIẾNG HƯỚNG ĐẾN CÁC HỆ THỐNG ÂM THANH QUY MÔ LỚN

Cấu hình 3 đường tiếng với 8 củ loa

GTX 12 sở hữu cấu hình 3 đường tiếng với tổng cộng 8 củ loa, gồm 2 củ loa trầm 12 inch nam châm neodymium, 4 củ loa trung 6 inch neodymium và 2 củ loa nén cao tần 3 inch sử dụng màng vòm titanium, nam châm neodymium và cuộn dây âm thanh 3 inch.

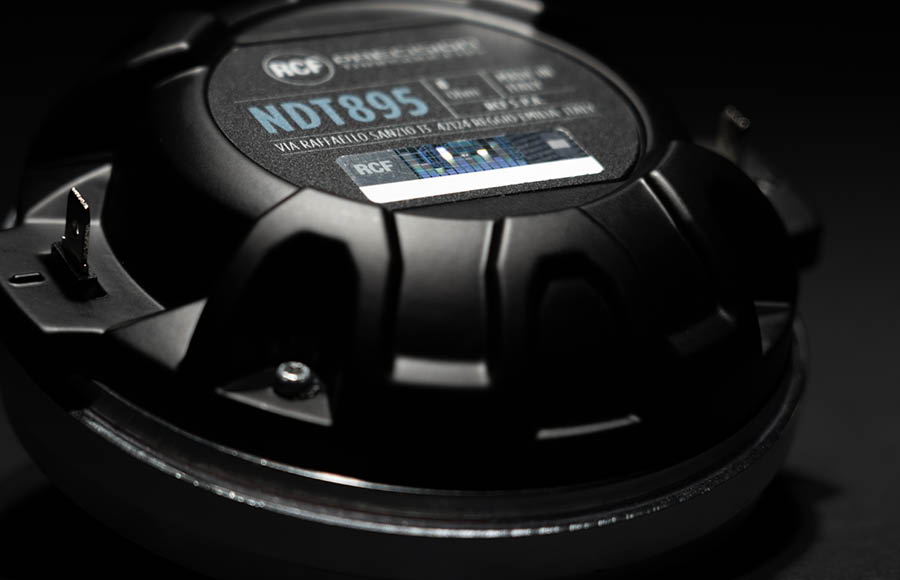

Ở dải cao, hai củ loa nén kết hợp với ống dẫn sóng 4PATH, tạo góc phủ 90° theo phương ngang và 10° theo phương dọc. Cách bố trí này được kết hợp với cấu trúc đối xứng của module nhằm kiểm soát hướng âm và duy trì vùng phủ ổn định khi các module được ghép thành hệ thống line array.

Dải trung được đảm nhiệm bởi bốn củ loa 6 inch với cuộn dây âm thanh 2 inch, bố trí theo cấu hình đồng phẳng. Thiết kế này hướng tới khả năng đáp ứng công suất cao, đồng thời hạn chế suy giảm công suất và méo hài trong quá trình vận hành.

Ở dải thấp, hai củ loa trầm 12 inch sử dụng cuộn dây âm thanh 3,5 inch cùng công nghệ HyperVented. Thiết kế này tập trung vào việc tối ưu luồng khí bên trong thùng loa, hỗ trợ khả năng tái tạo dải trầm và hạn chế nhiễu do dòng khí.

Dải tần 35 Hz – 20 kHz, SPL tối đa 148 dB

GTX 12 có dải đáp ứng tần số 35 Hz – 20 kHz (-10 dB), trong khi mức áp suất âm thanh tối đa đạt 148 dB tại 1 m. Đây là những thông số phù hợp với định hướng sử dụng GTX 12 trong các hệ thống âm thanh yêu cầu mức đầu ra cao và vùng phủ rộng.

Module sử dụng cấu hình khuếch đại 4 kênh, với các đường tín hiệu dành riêng cho dải thấp, dải thấp thứ hai, dải trung và dải cao. GTX 12 được thiết kế để kết hợp cùng bộ khuếch đại công suất XPS 16K, tạo thành cấu hình đồng bộ giữa hệ thống loa và khuếch đại.

Với XPS 16K, bốn kênh khuếch đại có thể cấp nguồn cho tối đa ba module GTX 12 theo cấu hình được TT+ Audio thiết kế, giúp việc xây dựng hệ thống có thể được tính toán đồng bộ ngay từ khâu lựa chọn thiết bị.

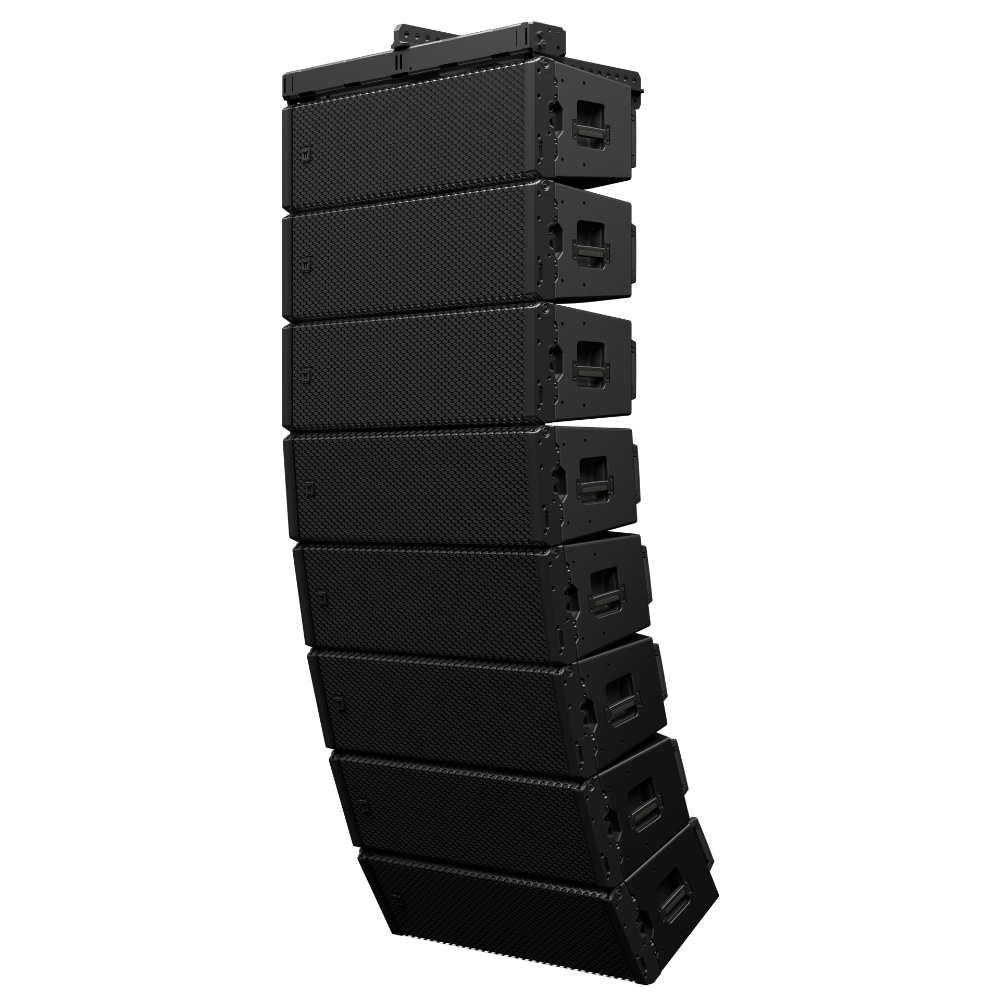

Hệ thống rigging dành cho các cấu hình line array lớn

GTX 12 sử dụng thùng loa bằng ván ép bạch dương nhiều lớp, bên ngoài phủ polyurea và được tích hợp hệ thống rigging. Cơ cấu này cho phép điều chỉnh góc giữa các module, từ đó hỗ trợ xây dựng nhiều cấu hình line array tùy theo yêu cầu về độ phủ.

Một thanh treo có thể hỗ trợ tối đa 24 module GTX 12. Hệ thống khóa phía trước kết hợp với cơ cấu liên kết phía sau giúp thiết lập góc giữa các module trước khi nâng toàn bộ cụm loa.

GTX 12 được trang bị hai đầu nối P-COM 8 cực dạng bayonet, tương thích CA-COM và đạt chuẩn IP68. Thiết kế kết nối và hệ thống rigging được xây dựng hướng đến yêu cầu triển khai trong các hệ thống âm thanh chuyên nghiệp.

GTX 12 – nền tảng cho các hệ thống âm thanh quy mô lớn

Từ cấu hình 3 đường tiếng với 8 củ loa, dải đáp ứng 35 Hz – 20 kHz, mức áp suất âm thanh tối đa 148 dB đến khả năng mở rộng với tối đa 24 module trên một thanh treo, TT+ Audio GTX 12 được định hướng cho những hệ thống cần mức đầu ra cao cùng khả năng kiểm soát vùng phủ.

Việc kết hợp GTX 12 với bộ khuếch đại XPS 16K cũng cho thấy sản phẩm được phát triển như một thành phần trong một hệ thống đồng bộ, thay vì hoạt động độc lập. Với những đặc tính này, GTX 12 phù hợp cho các ứng dụng như lưu diễn, hòa nhạc, lễ hội và lắp đặt cố định quy mô lớn, nơi yêu cầu về hiệu suất và khả năng triển khai được đặt song song với chất lượng âm thanh.
